施耐德（Schneider Electric）ATV1200C 是面向工业重载场景的空冷式中压变频器（中压变频调速装置），功率覆盖 315–16 200 kVA，适配 3.3 kV 至 11 kV 中压电网。其采用多电平拓扑与 18–54 脉冲二极管整流前端，输入功率因数高于 0.96、电流谐波 THDi 低于 3%，在风机、水泵、压缩机及长距离输送带等负载上实现平滑调速与显著节能。大连铭诚机电设备有限公司作为施耐德授权代理商，提供原装正品、选型计算与现场调试支持。

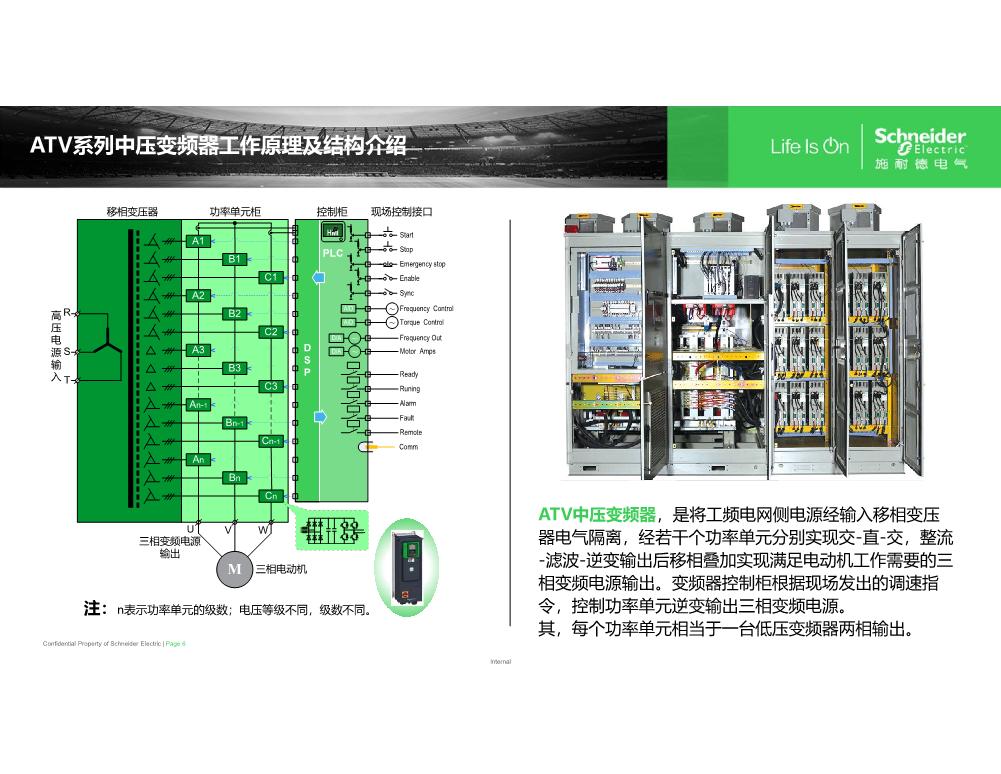

ATV1200C 采用级联多电平（Cascaded H-Bridge）拓扑，配合低压 IGBT 功率单元与二极管整流前端，输出波形接近正弦、dv/dt 低，可直接驱动普通异步电动机而无需额外输出电抗器。驱动器总损耗低至 0.3%，效率优于传统二电平方案，在中压大功率应用中兼顾性能与能耗。
输出谐波低，电机电缆长度不受限，可直接驱动普通异步电机。
输入 PF 高于 0.96，通常无需额外无功补偿装置。
THDi 低于 3%，符合 IEC 与 IEEE 519-1992 标准。
机柜内无风扇设计，可靠性高、运行噪音低。

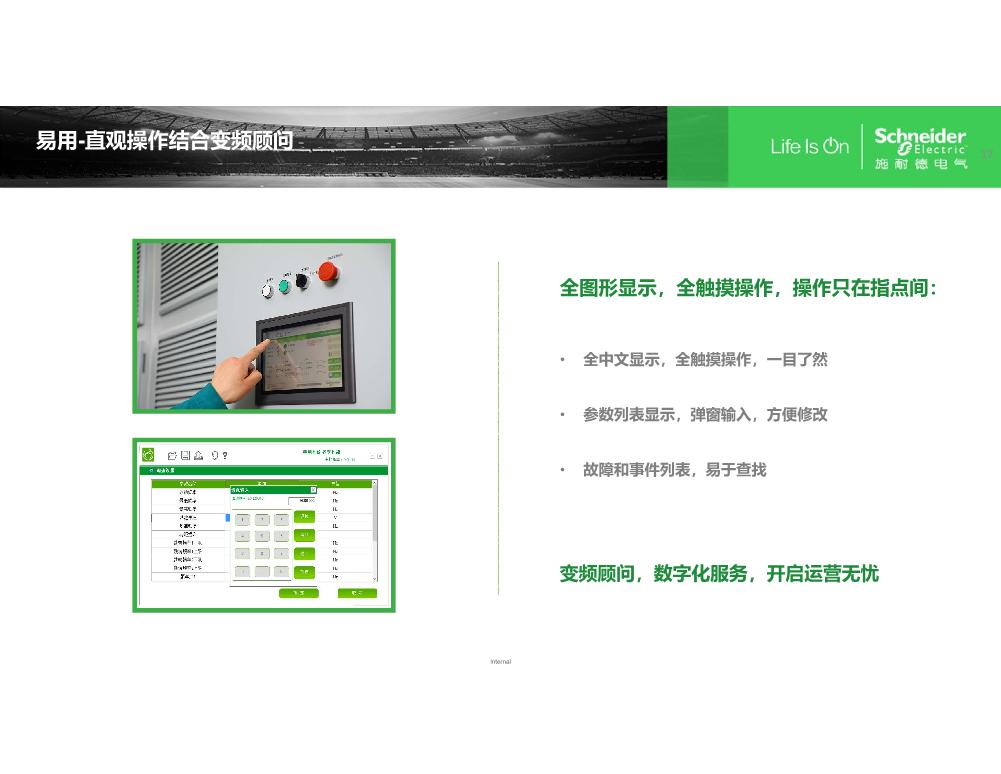

10 英寸触摸屏，支持多种工业通讯协议与人机交互。
标准 IP31 防护等级，可选 IP41、IP42 适应不同环境。
| 参数 | 规格 |
|---|---|
| 功率范围 | 315 – 16 200 kVA |
| 电压范围 | 3.3 kV, 4.16 kV, 6.6 kV, 6.9 kV, 10 kV, 11 kV |
| 拓扑结构 | 多电平 + 脉冲二极管整流（18–54 脉冲），低压 IGBT |
| 功率因数 | 高功率因数（>0.96），输入/输出 THDi < 3% |
| 损耗 | 驱动器总损耗低至 0.3% |
| 控制界面 | 10 英寸彩色触摸液晶屏，多语言界面 |
| 防护等级 | IP31（标准），可选 IP41、IP42 |
| 冷却方式 | 高效冷却系统，机柜内部无需额外风扇 |
| 符合标准 | IEC, IEEE 519-1992 及其他国际标准 |
| 外形尺寸 | 控制柜与变压器柜一体化紧凑设计 |
选型说明：
电厂辅机、循环水系统与输煤皮带调速。
污水厂与供水泵站、曝气风机节能改造。
主扇风机、矿井排水与长距离皮带输送。
工艺压缩机、注水泵与催化装置负载。
高温风机、立磨与回转窑辅机调速。
绞车、舱底泵与岸电节能应用。
施耐德电气 ATV1200C 是一款空冷式中压变频器（中压变频调速装置），属于 ATV1200 系列。它采用级联多电平拓扑结构，功率范围 315–16 200 kVA，适配 3.3 kV、4.16 kV、6.6 kV、6.9 kV、10 kV 及 11 kV 中压电网，主要用于风机、水泵、压缩机及长距离输送带等大功率负载的平滑调速与节能。

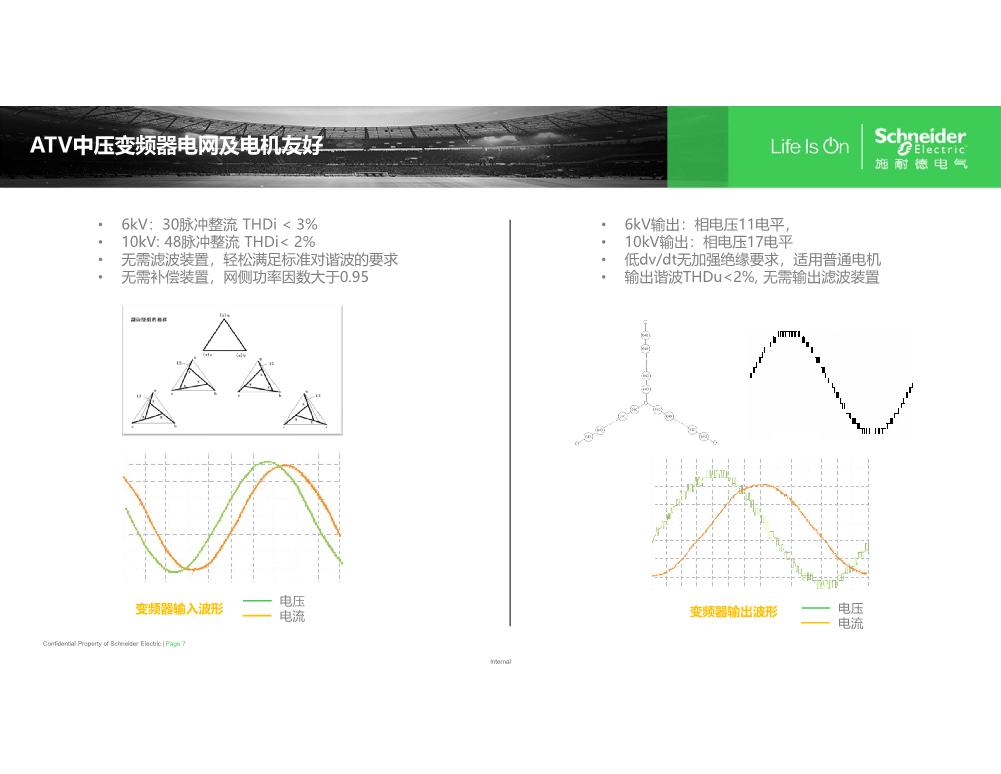

ATV1200C 覆盖 3.3 kV、4.16 kV、6.6 kV、6.9 kV、10 kV 与 11 kV 多种中压等级。其输入侧采用 18–54 脉冲二极管整流前端，功率因数高于 0.96，输入电流谐波 THDi 低于 3%，满足 IEC 与 IEEE 519-1992 标准，可直接接入大多数工业中压配电系统。

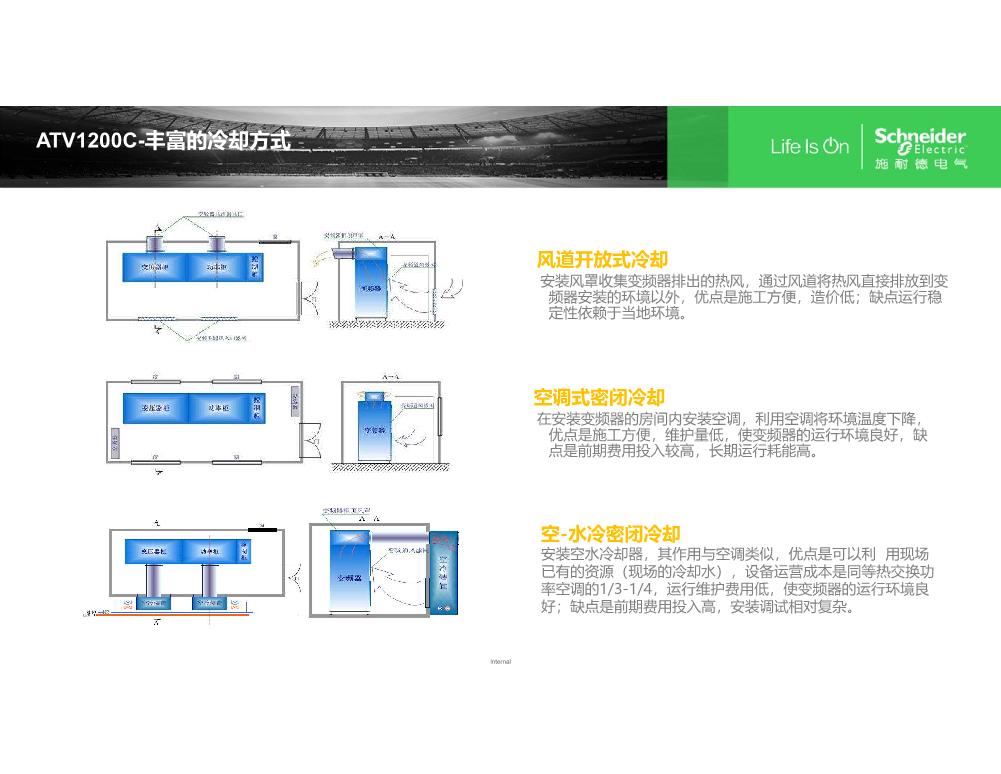

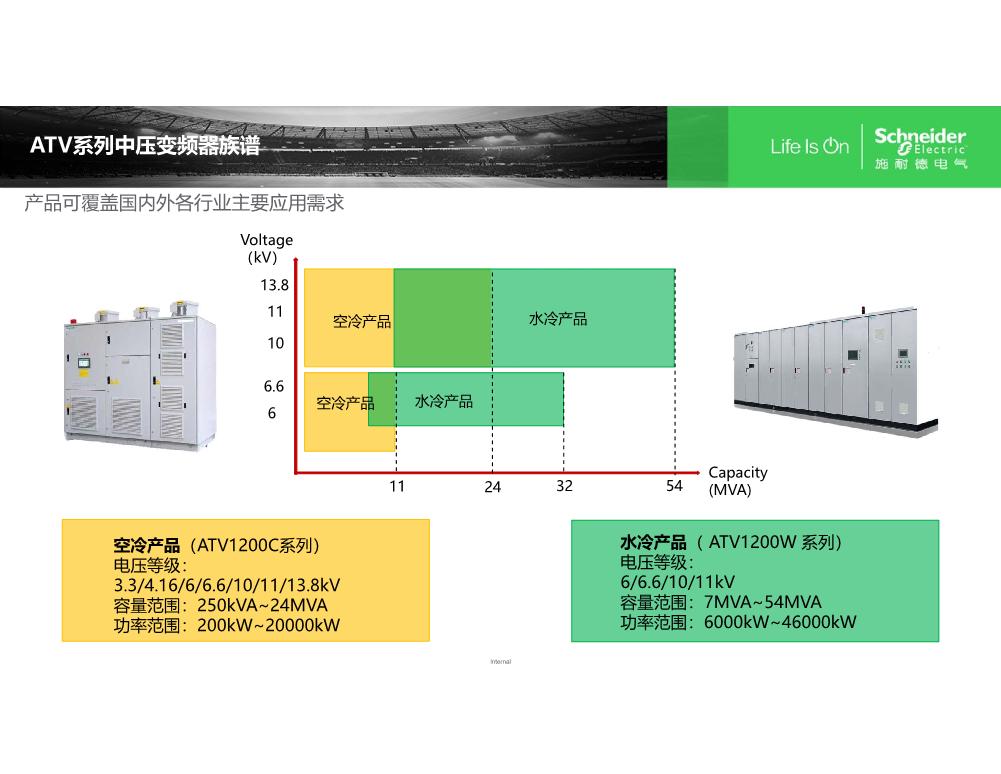

两者同属 ATV1200 系列、主电路拓扑一致，核心区别在于散热方式。ATV1200C 为高效空冷设计，机柜内部无需额外风扇，维护简单、适合缺水或低温防冻环境；ATV1200W 为水冷方案，单位体积功率密度更高，适合空间受限或超大功率场合。具体选型需结合现场水质、环境温度与布置空间综合评估。
大连铭诚机电设备有限公司作为施耐德授权代理商，提供从负载选型计算、节能评估、原装正品供货到现场安装指导与调试的全流程服务，并备有常用功率单元与备件库存，支持中英文技术文档以及远程与现场售后响应，保障设备长期稳定运行。
如需 ATV1200C 的型号选型、技术样本或项目报价，请联系大连铭诚机电设备有限公司，我们将根据您的负载与电网条件提供定制方案。
