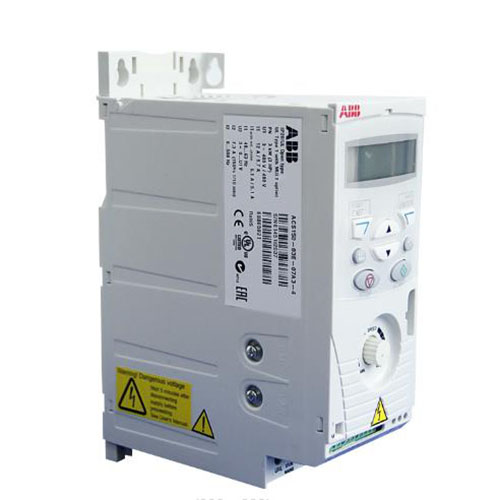

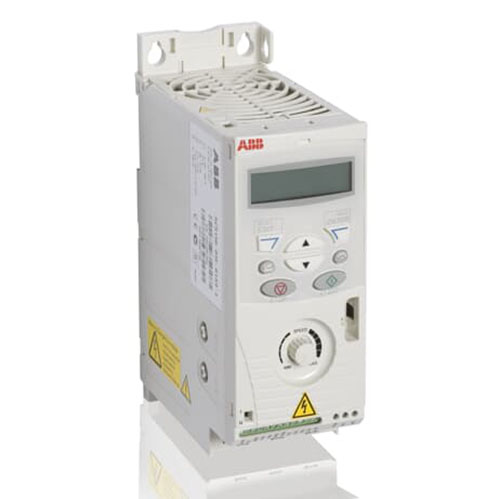

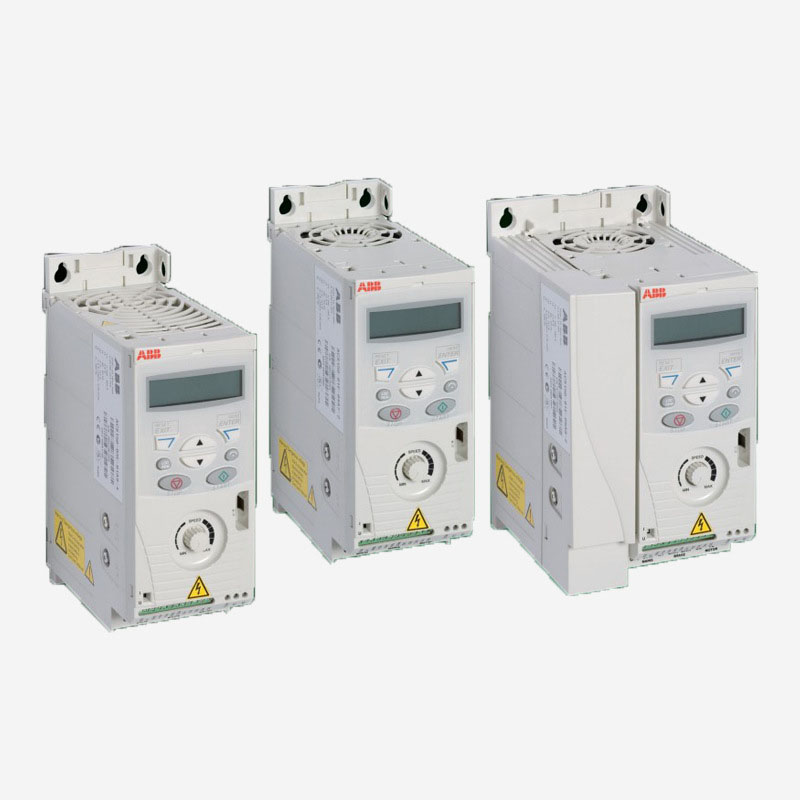

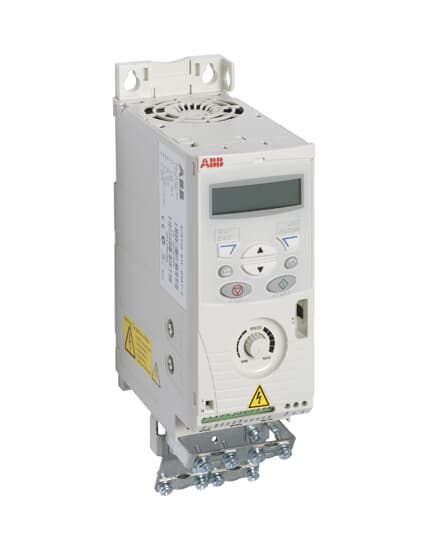

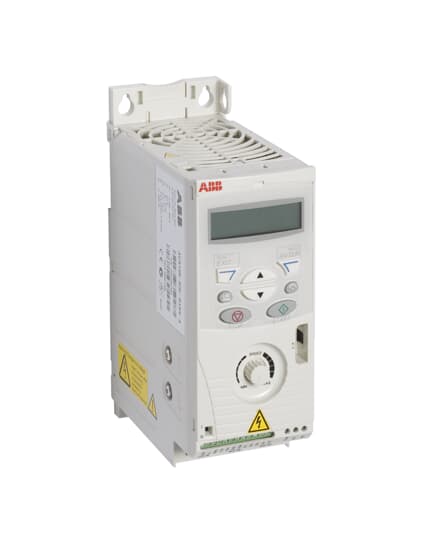

ABB ACS150微型变频器具备很宽的功率范围及广泛的功能，具有能够使提升设备平稳运行的性能。ACS150包括单相和三相输入电源类型。它标配多种功能，如PID控制、内置制动斩波器和EMC滤波器等。借助可选的FlashDrop配置工具，用户可在无需接通电源的情况下，快速轻松地配置ACS150。
内置EMC滤波器，用于第二类环境
适用于风机、泵、门控、物料输送、传送带。
FlashDrop：无需加电。传动设置及调试更加快速、容易，可用于批量制造；
固定式控制盘：具有清晰的LCD显示器、背景灯及按钮的继承控制面板，具有舒适、耐用接口的简单传动；
固定式电位器：集成电位器，设定值显示在控制面板上，直观的速度设定；
集成EMC滤波器，无需外配滤波器；
内置制动斩波器：100%制动性能，降低成本，节省空间并简化接线；
灵活的安装方式：优化的布局以及有效地机柜空间利用率；
有涂层的电路板：防潮和防尘标配，寿命更长，减少维护。
| 输入电压: 单相AC200V~240V（标配固定式控制盘；防护等级IP20） | |||
| Code No. | Type | I2N (A) | PN (kW) |
| 产品代号 | 产品型号 | 额定输出电流 | 额定电机功率 |
| 3ABD68864488 | ACS150-01E-02A4-2 | 2.4 | 0.37 |
| 3ABD68865573 | ACS150-01E-04A7-2 | 4.7 | 0.75 |
| 3ABD68865719 | ACS150-01E-06A7-2 | 6.7 | 1.1 |
| 3ABD68865743 | ACS150-01E-07A5-2 | 7.5 | 1.5 |
| 3ABD68865760 | ACS150-01E-09A8-2 | 9.8 | 2.2 |
| 输入电压: 三相AC380V~480V（标配固定式控制盘；防护等级IP20） | |||
| Code No. | Type | I2N (A) | PN (kW) |
| 产品代号 | 产品型号 | 额定输出电流 | 额定电机功率 |
| 3ABD68865816 | ACS150-03E-01A2-4 | 1.2 | 0.37 |
| 3ABD68865824 | ACS150-03E-01A9-4 | 1.9 | 0.55 |
| 3ABD68865832 | ACS150-03E-02A4-4 | 2.4 | 0.75 |
| 3ABD68865859 | ACS150-03E-03A3-4 | 3.3 | 1.1 |
| 3ABD68865875 | ACS150-03E-04A1-4 | 4.1 | 1.5 |
| 3ABD68865891 | ACS150-03E-05A6-4 | 5.6 | 2.2 |
| 3ABD68865921 | ACS150-03E-07A3-4 | 7.3 | 3 |
| 3ABD68865948 | ACS150-03E-08A8-4 | 8.8 | 4 |
| 额外加装EMC(RFI)滤波器 EMC(RFI)Filter | |||
| Type | LRFI Type | RFI Type | |
| 产品型号 | LRFI滤波器型号 | RFI滤波器型号 | |
| ACS150-01E-02A4-2 | 无 | RFI-11 | |
| ACS150-01E-04A7-2 | RFI-12 | ||
| ACS150-01E-06A7-2 | RFI-12 | ||
| ACS150-01E-07A5-2 | RFI-13 | ||
| ACS150-01E-09A8-2 | RFI-13 | ||
| ACS150-03E-01A2-4 | LRFI-31 | RFI-32 | |
| ACS150-03E-01A9-4 | LRFI-31 | RFI-32 | |
| ACS150-03E-02A4-4 | LRFI-31 | RFI-32 | |
| ACS150-03E-03A3-4 | LRFI-31 | RFI-32 | |
| ACS150-03E-04A1-4 | LRFI-31 | RFI-32 | |
| ACS150-03E-05A6-4 | LRFI-31 | RFI-32 | |
| ACS150-03E-07A3-4 | LRFI-32 | RFI-32 | |
| ACS150-03E-08A8-4 | LRFI-32 | RFI-32 | |
| 输入和输出电抗器 Input and Output Choke | |||
| Type | Input Choke | Output Choke | |
| 产品型号 | 输入电抗器 | 输出电抗器 | |
| ACS150-01E-02A4-2 | CHK-A1 | ACS-CHK-B3 | |
| ACS150-01E-04A7-2 | CHK-B1 | ACS-CHK-B3 | |
| ACS150-01E-06A7-2 | CHK-C1 | ACS-CHK-C3 | |
| ACS150-01E-07A5-2 | CHK-C1 | ACS-CHK-C3 | |
| ACS150-01E-09A8-2 | CHK-D1 | ACS-CHK-C3 | |
| ACS150-03E-01A2-4 | CHK-01 | ACS-CHK-B3 | |
| ACS150-03E-01A9-4 | CHK-01 | ACS-CHK-B3 | |
| ACS150-03E-02A4-4 | CHK-01 | ACS-CHK-B3 | |
| ACS150-03E-03A3-4 | CHK-01 | ACS-CHK-B3 | |
| ACS150-03E-04A1-4 | CHK-02 | ACS-CHK-C3 | |
| ACS150-03E-05A6-4 | CHK-02 | ACS-CHK-C3 | |
| ACS150-03E-07A3-4 | CHK-02 | NOCH0016-6x | |
| ACS150-03E-08A8-4 | CHK-03 | NOCH0016-6x | |
| 制动电阻 Brake Resistor | |||
| Type | Brake Resistor with Full Braking Capability | Protection Cover | |
| 产品型号 | 可满足全部制动功率的制动电阻型号 | 制动电阻的防护外罩 | |
| ACS150-01E-02A4-2 | CBR-V 160 DT 281 70R | 无 | |
| ACS150-01E-04A7-2 | CBR-V 160 DT 281 70R | ||
| ACS150-01E-06A7-2 | CBR-V 160 DT 281 70R | ||
| ACS150-01E-07A5-2 | CBR-V 160 DT 281 70R | ||
| ACS150-01E-09A8-2 | CBR-V 160 DT 281 70R | ||
| ACS150-03E-01A2-4 | CBR-V 210 DT 281 200R | COVER CBR-V 210 | |
| ACS150-03E-01A9-4 | CBR-V 210 DT 281 200R | COVER CBR-V 210 | |
| ACS150-03E-02A4-4 | CBR-V 210 DT 281 200R | COVER CBR-V 210 | |
| ACS150-03E-03A3-4 | CBR-V 210 DT 281 200R | COVER CBR-V 210 | |
| ACS150-03E-04A1-4 | CBR-V 210 DT 281 200R | COVER CBR-V 210 | |
| ACS150-03E-05A6-4 | CBR-V 210 DT 281 200R | COVER CBR-V 210 | |
| ACS150-03E-07A3-4 | CBR-V 460 DT 281 80R | COVER CBR-V 460 | |
| ACS150-03E-08A8-4 | CBR-V 460 DT 281 80R | COVER CBR-V 460 | |
| 防护装置 Protection | |||
| Name 可选项名称 | Type | ||
| 型号 | |||
| NEMA1 Kit (Used for R0, R1, R2) | MUL1-R1 | ||
| 可选接口模块 User Interface Module | |||
| Name 可选项名称 | Type | ||
| 型号 | |||
| 快闪下载器 FlashDrop | MFDT-01 | ||
