Серия высоковольтных преобразователей частоты JD-BP37/38. Высокоскоростное DSP ядро, технология пространственного вектора, низкие гармонические искажения, широкий диапазон мощностей для двух/четырех квадрантных применений.
Серия JD-BP37/38: Система управления скоростью высоковольтного преобразования частоты
Система управления скоростью высоковольтного преобразования частоты серии JD-BP37/38 с высокоскоростным DSP в качестве управляющего ядра, использующая технологию пространственного вектора, мощные блоки серии многоступенчатых технологий и многие другие передовые технологии.
Высокая надежность, простая операция, высокая производительность, небольшой размер в качестве цели проектирования, для удовлетворения потребностей пользователей в различных типах регулирования скорости загрузки и энергосбережения, улучшить производственный процесс, представляет собой инвертор типа источника высокого напряжения. Его гармоника намного меньше, чем у национального стандарта IEE519-2014 с высоким коэффициентом входной мощности и хорошим качеством формы сигнала, без необходимости использования входного фильтра гармоник, устройства компенсации коэффициента мощности и выходные фильтры. Не возникает дополнительного нагрева двигателя и пульсаций крутящего момента, вызванных гармоникой, шума, синфазного напряжения и других проблем, который может быть применен к синхронным двигателям (включая синхронные двигатели с постоянными магнитами) и асинхронным двигателям в двух/ четырех квадрантах.
Ключевые особенности и преимущества
Передовое управление
Высокоскоростной DSP как вычислительное ядро, технология пространственного вектора (SVPWM) для точного управления.
Высокое качество энергии
Гармонические искажения значительно ниже стандарта IEEE 519-2014, высокий входной коэффициент мощности (>0.96), чистая синусоида на выходе.
Простая интеграция
Не требует дополнительных входных гармонических фильтров, компенсаторов коэффициента мощности или выходных фильтров, снижая сложность и стоимость системы.
Защита двигателя
Отсутствие дополнительного нагрева, пульсаций крутящего момента, шума и проблем синфазного напряжения, вызванных гармониками, продлевает срок службы двигателя.
Универсальное применение
Подходит для синхронных (включая с постоянными магнитами) и асинхронных двигателей в двух- и четырехквадрантных режимах работы.
Высокая надежность
Модульная конструкция, мощные многоуровневые силовые блоки, ориентированы на длительную бесперебойную работу.

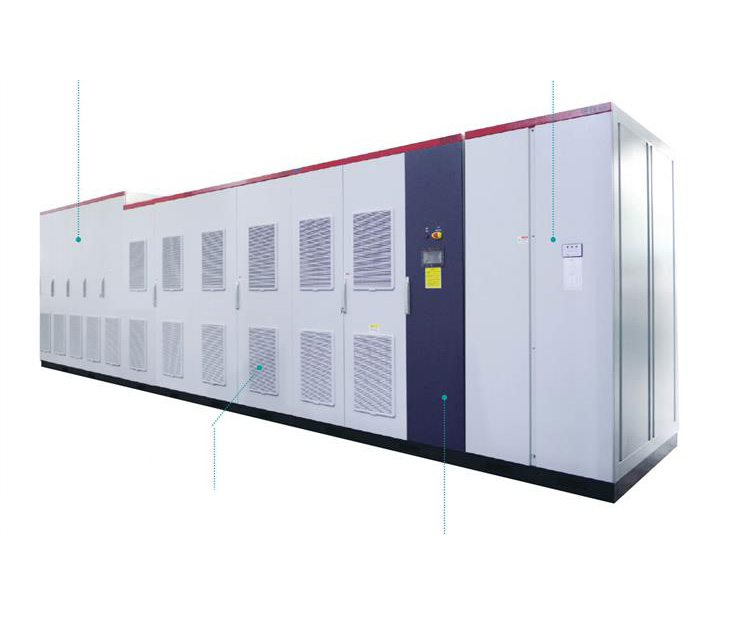

Общий профиль продукта: Высоковольтный инвертор G7
| Параметр |
Характеристики |
| Диапазон мощности (Два квадранта) |
6 кВ: 200 кВт - 5000 кВт
10 кВ: 200 кВт - 9000 кВт
|
| Диапазон мощности (Четыре квадранта) |
6 кВ: 200 кВт - 2500 кВт
10 кВ: 200 кВт - 3250 кВт
|
| Режим охлаждения |
Принудительное воздушное охлаждение |
| Конструктивные особенности |
Единая платформа для синхронных/асинхронных двигателей. Модульное проектирование, компактная конструкция узлов. |
| Конкурентные преимущества |
Модульная система управления, низкие гармоники, точное регулирование скорости, высокая степень защиты и адаптивность к среде. |
| Типичные нагрузки |
Вентиляторы и насосы; Подъемники и ленточные конвейеры. |
Модели и технические размеры
Примечание: Приведенные ниже размеры и вес указаны для основного шкафа преобразователя частоты без учета коммутационного/входного шкафа.
Серия JD-BP37-F (6 кВ, Два квадранта)
| Модель |
Адаптивная мощность двигателя |
Ширина (мм) |
Глубина (мм) |
Высота (мм) |
Вес (кг) |
| JD-BP37-225F～JD-BP37-560F | 225кВт/6кВ～560кВт/6кВ | 1700 | 1500 | 1900 | 1900～2410 |
| JD-BP37-630F～JD-BP37-1120F | 630кВт/6кВ～1120кВт/6кВ | 2200 | 1700 | 2120 | 3250～4000 |
| JD-BP37-1250F～JD-BP37-1400F | 1250кВт/6кВ～1400кВт/6кВ | 3300 | 1700 | 2420 | 4950～5600 |
| JD-BP37-1600F～JD-BP37-2800F | 1600кВт/6кВ～2800кВт/6кВ | 3600 | 1700 | 2420 | 6900～7300 |
| JD-BP37-3250F | 3250кВт/6кВ | 4600 | 1700 | 2420 | 11750 |
| JD-BP37-4000F | 4000кВт/6кВ | 5900 | 1700 | 2420 | 11800 |
| JD-BP37-4500F～JD-BP37-5000F | 4500кВт/6кВ～5000кВт/6кВ | 6500 | 1700 | 2620 | 12950～13600 |
Серия JD-BP38-F (10 кВ, Два квадранта)
| Модель |
Адаптивная мощность двигателя |
Ширина (мм) |
Глубина (мм) |
Высота (мм) |
Вес (кг) |
| JD-BP38-250F～JD-BP38-1000F | 250кВт/10кВ～1000кВт/10кВ | 2000 | 1500 | 1900 | 2160～3100 |
| JD-BP38-1120F～JD-BP38-2000F | 1120кВт/10кВ～2000кВт/10кВ | 2800 | 1700 | 2120 | 4320～5720 |
| JD-BP38-2250F～JD-BP38-2500F | 2250кВт/10кВ～2500кВт/10кВ | 4100 | 1700 | 2420 | 9380 |
| JD-BP38-2800F～JD-BP38-4500F | 2800кВт/10кВ～4500кВт/10кВ | 4400 | 1700 | 2420 | 10900～12500 |
| JD-BP38-5000F～JD-BP38-5600F | 5000кВт/10кВ～5600кВт/10кВ | 6200 | 1700 | 2620 | 14000～16500 |
| JD-BP38-5900F～JD-BP38-6800F | 5900кВт/10кВ～6800кВт/10кВ | 8100 | 1700 | 2620 | 17600～20350 |
| JD-BP38-8000F～JD-BP38-9000F | 8000кВт/10кВ～9000кВт/10кВ | 8300 | 1800 | 2820 | 21500～22800 |
Серия JD-BP37-T (6 кВ, Четыре квадранта)
| Модель |
Адаптивная мощность двигателя |
Ширина (мм) |
Глубина (мм) |
Высота (мм) |
Вес (кг) |
| JD-BP37-280T～JD-BP37-1000T | 280кВт/6кВ～1000кВт/6кВ | 2200 | 1700 | 2120 | 2400～4430 |
| JD-BP37-1120T～JD-BP37-1400T | 1120кВт/6кВ～1400кВт/6кВ | 3300 | 1700 | 2420 | 5520～5600 |
| JD-BP37-1600T～JD-BP37-2000T | 1600кВт/6кВ～2000кВт/6кВ | 3600 | 1700 | 2420 | 5850～6090 |
| JD-BP37-2500T | 2500кВт/6кВ | 5550 | 1700 | 2420 | 10000 |
Серия JD-BP38-T (10 кВ, Четыре квадранта)
| Модель |
Адаптивная мощность двигателя |
Ширина (мм) |
Глубина (мм) |
Высота (мм) |
Вес (кг) |
| JD-BP38-250T～JD-BP38-1600T | 250кВт/10кВ～1600кВт/10кВ | 2800 | 1700 | 2120 | 3500～6450 |
| JD-BP38-1800T～JD-BP38-2500T | 1800кВт/10кВ～2500кВт/10кВ | 4100 | 1700 | 2420 | 9250～9400 |
| JD-BP38-2800T～JD-BP38-3250T | 2800кВт/10кВ～3250кВт/10кВ | 4400 | 1700 | 2420 | 9900～9950 |
Важные примечания:
1. Приведенные выше размеры приведены только для справки. Пожалуйста, обратитесь к чертежам проекта и физическим объектам для получения подробной информации.
2. В связи с обновлением продукта содержание данного руководства будет регулярно обновляться. Если вам нужно купить наши продукты, пожалуйста, обратитесь к последнему руководству по продукту.
