Разработка на базе двухквадрантной платформы синхронных (с ПМ) и асинхронных двигателей. Применение надёжных мощных силовых модулей и передовой системы жидкостного охлаждения обеспечивает исключительную плотность мощности, низкий уровень шума и высокую адаптивность к экстремальным условиям промышленной среды.
6 кВ: 6000–12000 кВт; 10 кВ: 10500–20000 кВт. Создан для самых энергоёмких производств: металлургия, горное дело, энергетика.
Замкнутая система жидкостного охлаждения — высокая эффективность отвода тепла, низкий уровень шума, пылевлагозащита, компактные размеры.
Многолетняя наработка в жёстких условиях. Конструкция на базе проверенной платформы JD-BP37/38, адаптированная для водяного охлаждения.
Высокая плотность мощности — до 37% экономии площади по сравнению с воздушным охлаждением. Идеально для модернизации стеснённых помещений.
Интегрированное исполнение «всё в одном»: трансформатор, силовые ячейки, система водяного охлаждения, шкаф управления. Минимальный монтаж на месте.
Официальная поддержка Fenguang, более 2000 успешных проектов в энергетике, нефтегазовом секторе, горнодобыче.
Подъёмные машины, вентиляторы главного проветривания, шламовые насосы, дробилки, конвейеры. Успешные внедрения на объектах Shenhua Ningxia (более 100 ПЧ).
Дымососы, дутьевые вентиляторы, питательные насосы, циркуляционные насосы, мельничные вентиляторы. Более 2000 единиц оборудования в работе.
Компрессоры, магистральные насосы, насосы ППД, нагнетатели. Поставки для Дацинского, Ляохэского месторождений — свыше 2500 ПЧ.
Доменные воздуходувки, эксгаустеры, насосы гидросбива, дымососы агломерационных машин, компрессоры кислорода.
Высокотемпературные вентиляторы, вентиляторы сырьевых и цементных мельниц, циркуляционные вентиляторы, рукавные фильтры.
Насосные станции, воздуходувки, компрессоры, вентиляторы градирен — надёжность 24/7.
Мы сочетаем официальный статус и многолетнюю экспертизу, чтобы предложить вам не просто оборудование, а полностью интегрированное решение с локальной поддержкой.
Мы отвечаем за работоспособность системы — от запроса КП до послегарантийного обслуживания.
| Параметр | JD-BP37/38‑F (два квадранта) | JD-BP37/38‑T (четыре квадранта) |
|---|---|---|
| Мощность двигателя (кВт) | 200–20000 кВт (4-полюсный, для 6–12 полюсов — подбор по току) | 200–3250 кВт (4-полюсный) |
| Номинальная мощность (кВт) | 200–20000 кВт при номинальном напряжении | 200–3250 кВт при номинальном напряжении |
| Номинальный ток (А) | Соответствует току двигателя при номинальном напряжении | Соответствует току двигателя при номинальном напряжении |
| Перегрузочная способность | 105% непрерывно; 130% — 1 мин; 150% — 3 с | 105% непрерывно; 130% — 1 мин; 150% — 3 с |
| Выходное напряжение (кВ) | 3-фазное, 0–6 кВ / 0–10 кВ | 3-фазное, 0–6 кВ / 0–10 кВ |
| Форма выходного сигнала | Многоуровневая SPWM, синусоидальная | Многоуровневая SPWM, синусоидальная |
| Вход: фазы/частота/напряжение | 3 фазы, 50/60 Гц, 6 кВ (10 кВ) | 3 фазы, 50/60 Гц, 6 кВ (10 кВ) |
| Допустимые колебания | Напряжение –10%…+10%; частота ±5%; при –10%…–35% — работа со снижением мощности | Напряжение –10%…+10%; частота ±5%; при –10%…–35% — работа со снижением мощности |
| Стартовая частота | 0–10 Гц (настраивается) | 0–10 Гц (настраивается) |
| Точность задания частоты | Аналог: <0.3% от макс. (25±10°C); Цифра: выше | Аналог: <0.3% от макс.; Цифра: выше |
Серия G7 с водяным охлаждением наследует все перечисленные характеристики, при этом доступна в диапазоне 6кВ 6000–12000кВт, 10кВ 10500–20000кВт (два квадранта). Возможно исполнение с четырёхквадрантным активным выпрямителем под заказ.

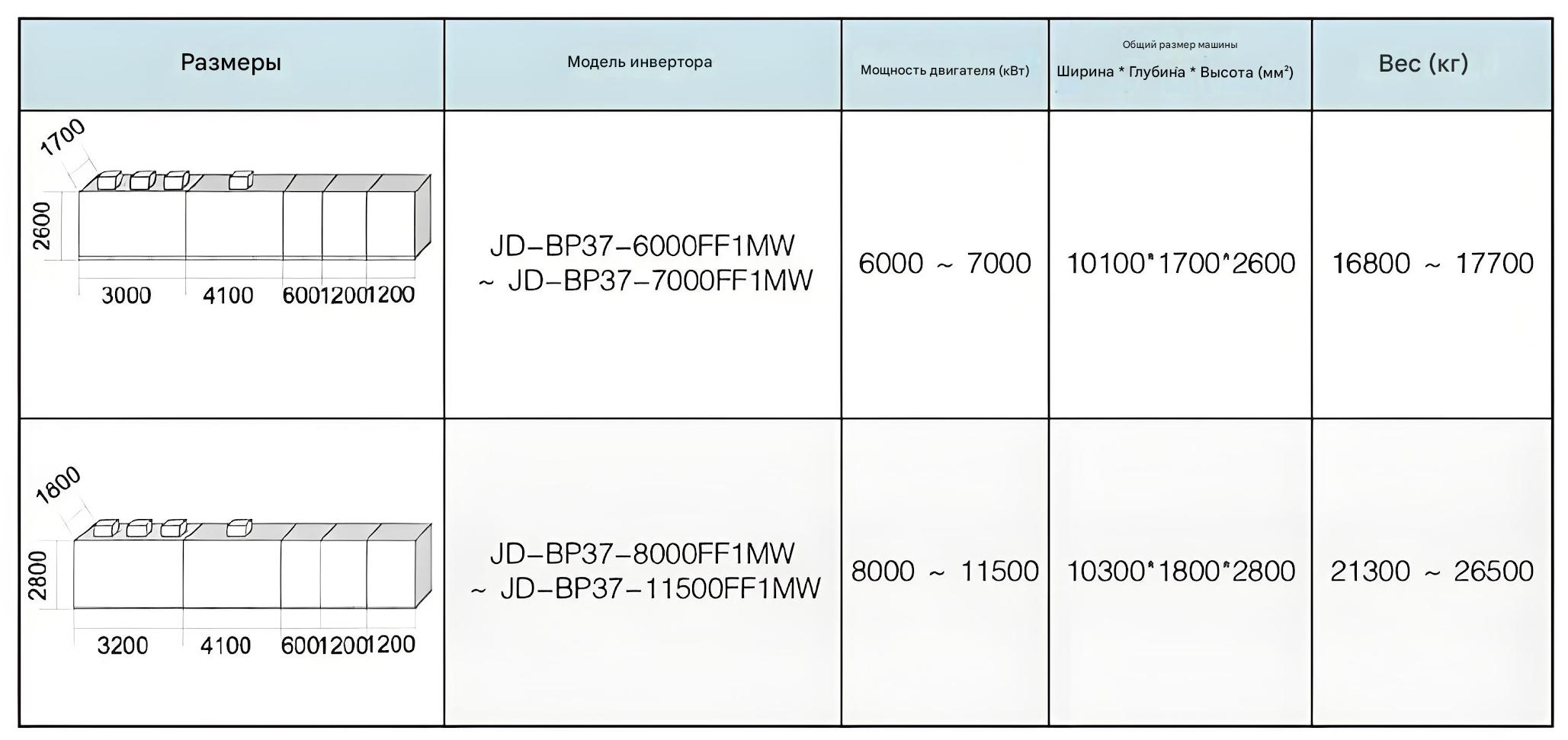

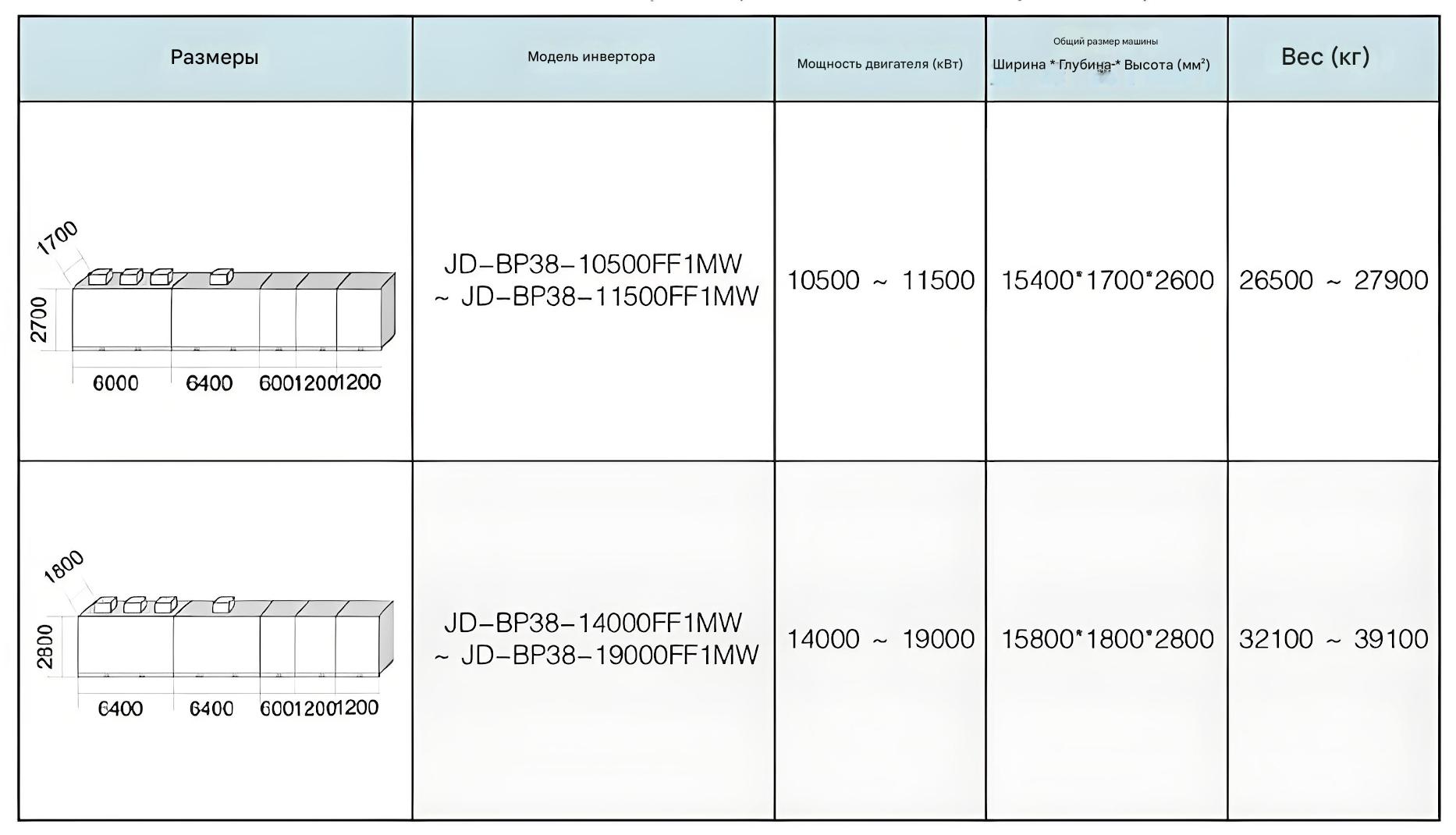

Размеры являются справочными. Точные чертежи предоставляются по запросу под конкретный проект.
| Отрасль | Оборудование | Статус / опыт |
|---|---|---|
| Энергетика | Питательные насосы, дымососы, дутьевые вентиляторы, циркуляционные насосы, мельничные вентиляторы | Более 2000 установок по всему Китаю |
| Нефть, газ, нефтехимия | Компрессоры, нагнетатели, насосы трубопроводные, внутрискважинные насосы, рассольные насосы | Совместные проекты с Daqing, Liaohe, Shenhua — свыше 2500 ПЧ |
| Уголь и горная добыча | Подъёмные машины, вентиляторы встречного вращения, насосы, шламовые насосы, конвейеры | Shenhua Ningxia — более 100 ПЧ высокого напряжения |
| Металлургия | Доменные воздуходувки, эксгаустеры, насосы гидросбива, вентиляторы SO₂, компрессоры газа | Успешные проекты на крупных комбинатах |
| Цемент и стройматериалы | Вентиляторы сырьевых/цементных мельниц, высокотемпературные вентиляторы, вентиляторы сепараторов | Типовые решения |
| Водное хозяйство | Повысительные насосы, циркуляционные насосы ГВС, насосы сточных вод, воздуходувки | — |
| Лёгкая и химическая промышленность | Компрессоры, насосы, вентиляторы | — |
| Прочее | Испытательные стенды вентиляторов, аэродинамические трубы | — |
Двухквадрантный инвертор (стандарт)
Четырёхквадрантный инвертор (активный выпрямитель)
В серии G7 с водяным охлаждением применяется аналогичная силовая архитектура, адаптированная под жидкостное охлаждение. По запросу доступна четырёхквадрантная версия с рекуперацией энергии.

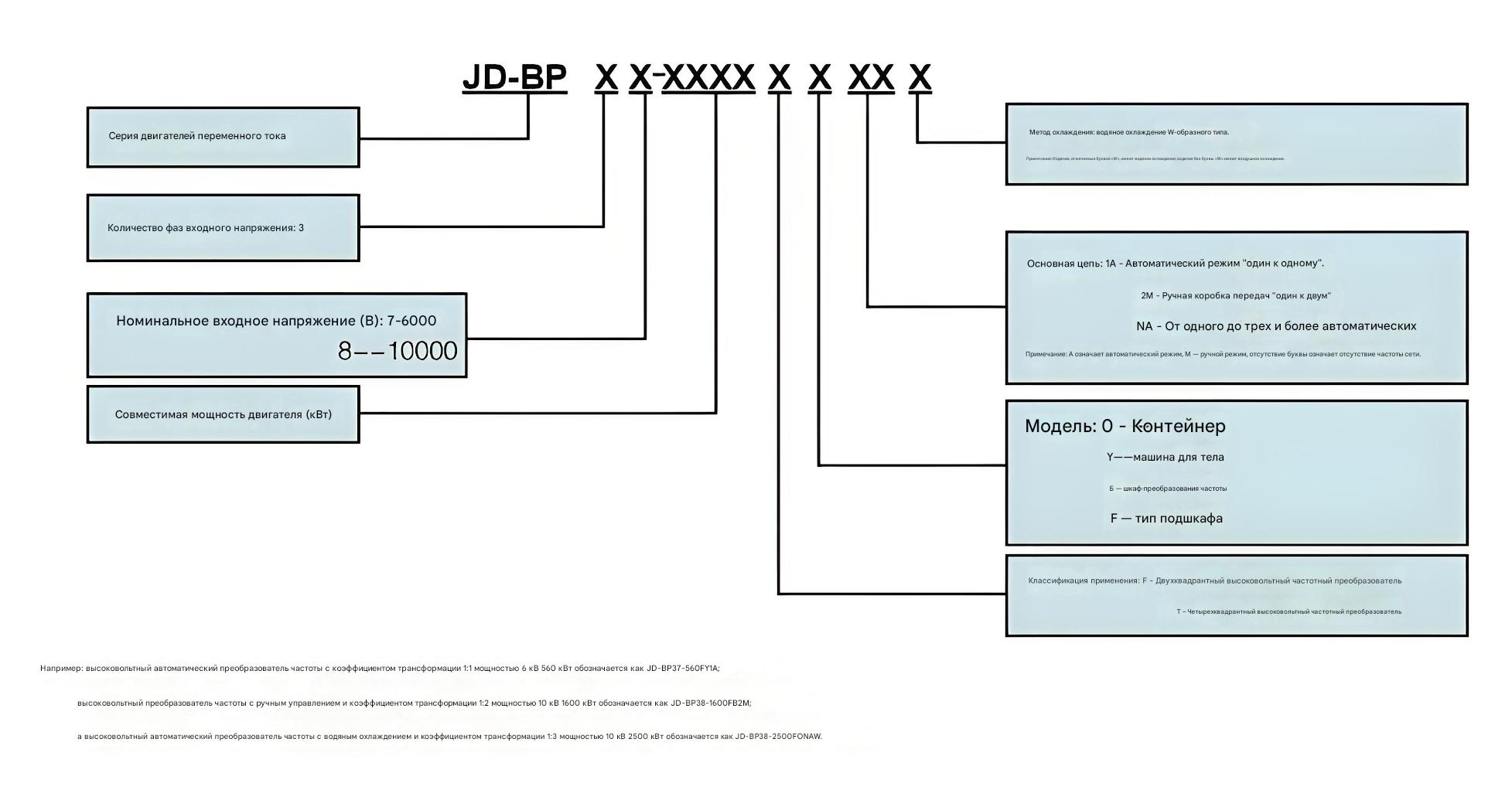

Полное описание системы обозначений предоставляется в техническом каталоге. Мы поможем подобрать точную модификацию под ваши параметры сети и двигателя.
Запросите технико-коммерческое предложение для проектов от 6 МВт до 20 МВт.
Официальная поставка • Наличие на складе в Китае • Инженерная поддержка на русском
Отправить запрос на liu@mingchenggroup.comУкажите мощность, напряжение и тип нагрузки — получите расчёт экономической эффективности.
