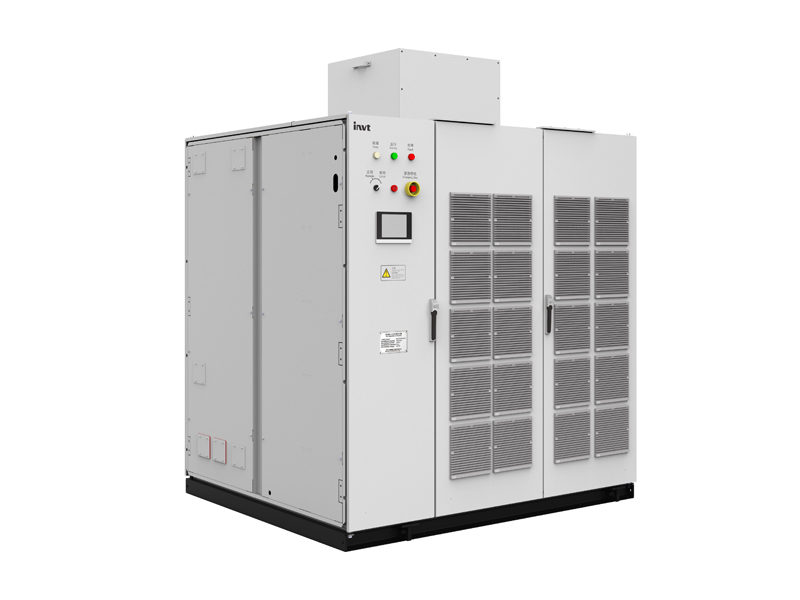

Разработка компании INVT — флагманская серия GD5000 объединяет три технологии управления двигателем (V/F, SVC, VC), поддерживает как асинхронные, так и синхронные двигатели (включая двигатели с постоянными магнитами). Доступен в двухквадрантном и четырёхквадрантном исполнении. Обеспечивает идеальную синусоидальность тока, низкие гармоники и высокий КПД.

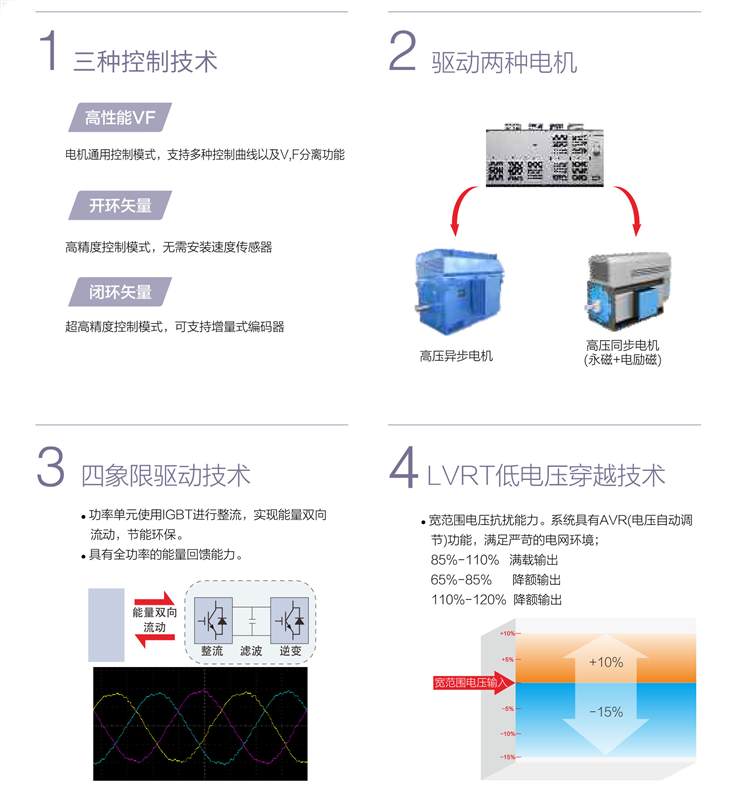

V/F, бессенсорное векторное (SVC) и векторное с PG (VC). Соотношение скоростей до 1:200 (VC), точность ±0.2%.
Активный выпрямитель на IGBT, двухсторонний поток энергии. Рекуперация до 100% номинальной мощности — экономия и экологичность.
85–110%: полная нагрузка; 65–85%: снижение мощности; 110–120%: ограничение. Провал сети до 5 с — без останова.

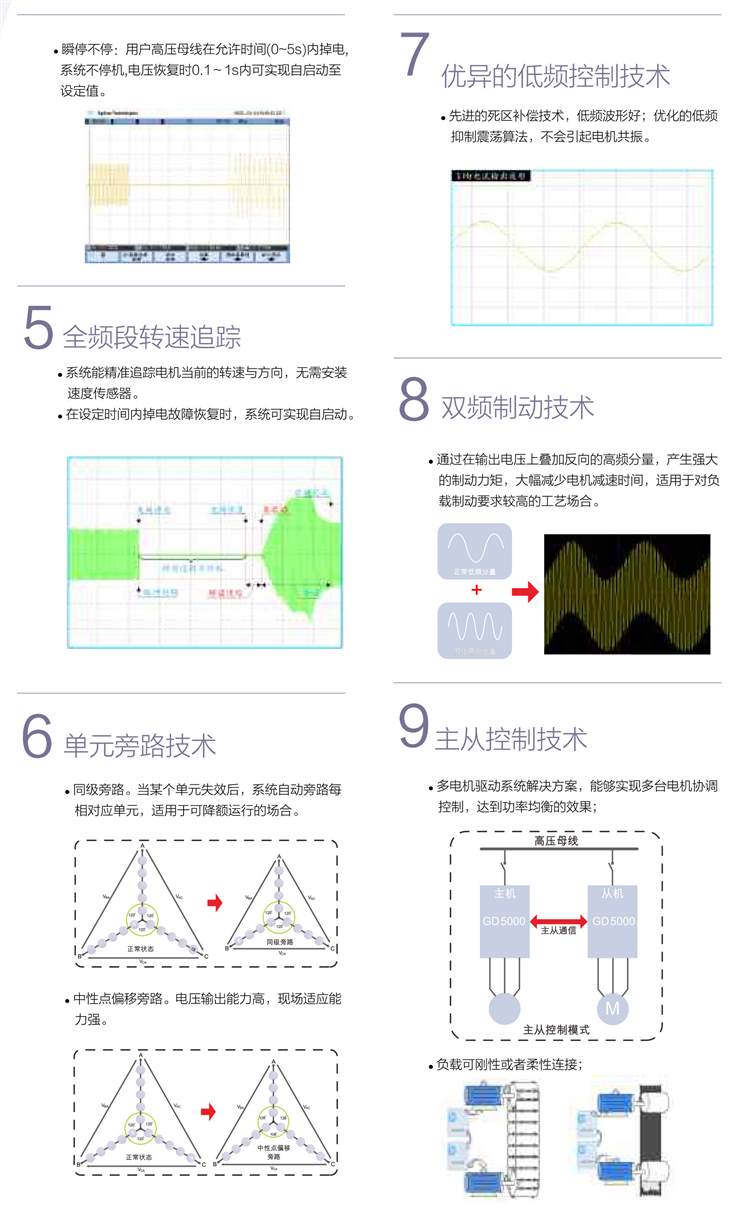

Автоматическое определение скорости и направления вращения свободно выбегающего двигателя, плавный подхват без удара.
Компенсация мёртвого времени, подавление низкочастотной качки — отсутствие резонанса двигателя.
Наложение высокочастотной составляющей на выходное напряжение — мощный тормозной момент для нагрузок с высокими требованиями к торможению.
Одноранговый bypass или bypass со смещением нейтрали — автоматическое исключение дефектной ячейки, сохранение работоспособности.

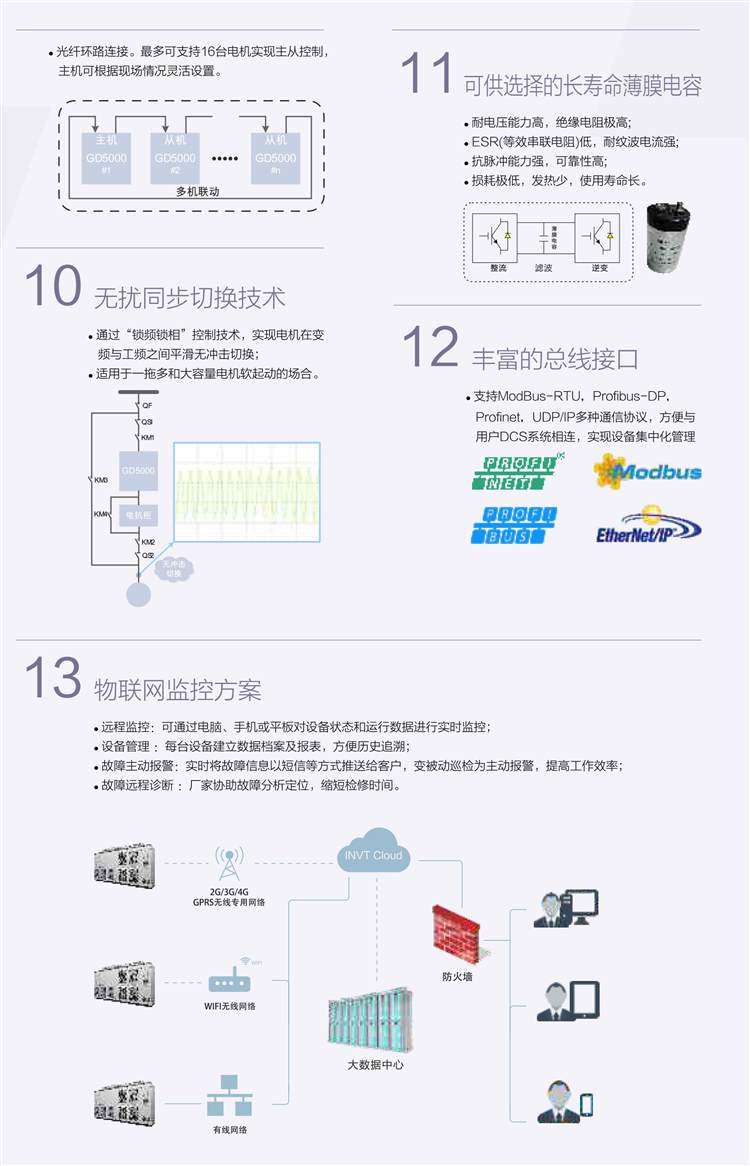

RS485 (Modbus), опционально Profibus‑DP, Profinet, Ethernet. Подключение к DCS, SCADA.
Удалённая настройка, диагностика, управление техобслуживанием. Поддержка GPRS‑позиционирования и голосовой/видеосвязи.
120% — 120 с, 150% — 5 с, 200% — мгновенная защита. Пусковой момент: 150% при 0,5 Гц (SVC), 180% при 0 Гц (VC).
MTBF 50 000 ч, степень защиты IP30, принудительное воздушное охлаждение. Работа до 40 °C (с понижением до 50 °C).
Шкафы разделения, бесперебойного переключения, выносные панели, PG‑карты, коммуникационные карты, изолирующие модули.

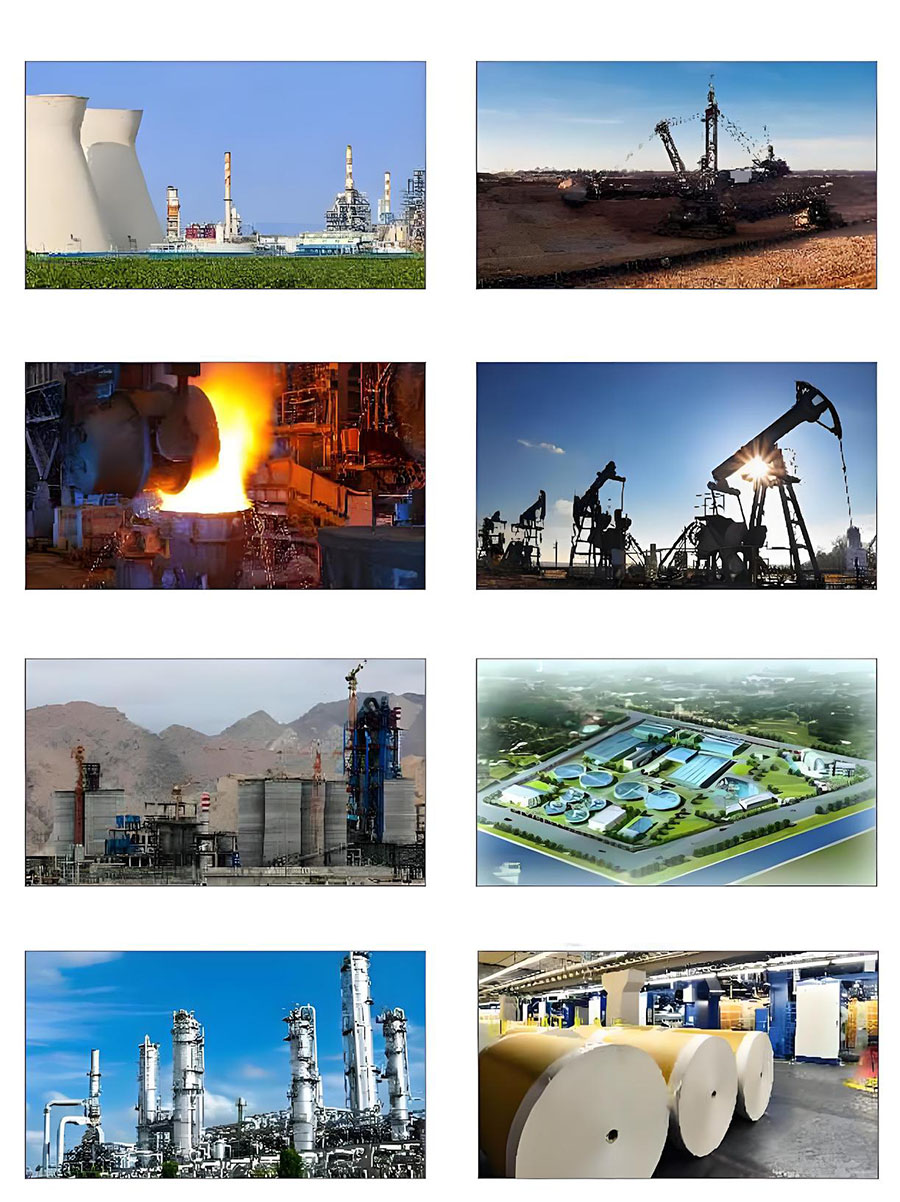

Дымососы, дутьевые вентиляторы, питательные насосы, циркуляционные насосы, насосы конденсата, шламовые насосы.
Главные вентиляторы, компрессоры, эксгаустеры, дегазационные насосы, конвейеры, пресс‑валки, подъёмные машины.
Аглоэксгаустеры, доменные воздуходувки, пылеуловители, насосы оборотного и гидросбива, прокатные станы.
Магистральные насосы, насосы поддержания пластового давления, погружные электронасосы, компрессоры СПГ.
Высокотемпературные вентиляторы, вентиляторы холодного клинкера, циркуляционные вентиляторы сырьевых и цементных мельниц.
Насосы чистой и сточной воды, аэрационные воздуходувки, смесительные насосы.
Вентиляторы, газодувки Рутса, десульфуризационные вентиляторы, компрессоры (H₂, CO₂, N₂), циркуляционные насосы.
Фармацевтика и целлюлозно‑бумажная промышленность (вентиляторы, насосы); сахарная промышленность (питатели, прессы); резинотехническая (резиносмесители).
Мы являемся авторизованным партнёром INVT и других ведущих производителей. Все преобразователи GD5000 — оригинальные, с заводской гарантией.
Более 20 типоразмеров GD5000 постоянно в наличии. Быстрая отгрузка, авиа‑ или морская доставка в любую точку СНГ.
Руководства на русском языке, проверка совместимости с вашим двигателем, помощь в выборе опций (шкафы, платы, ПО).
При выходе из строя ячейки или платы — оперативный подбор аналога и отправка в течение 24 часов.
Более 10 лет мы обеспечиваем промышленные предприятия надёжными решениями по регулируемому приводу. Накопленная экспертиза позволяет предлагать не просто оборудование, а готовые проектные решения с предварительным расчётом экономической эффективности.
| Параметр | Два квадранта | Четыре квадранта |
|---|---|---|
| Входное напряжение | 3/4.16/6/6.6/10/11 кВ | 6 кВ, 10 кВ |
| Допуск по напряжению | -15% … +10% | |
| Частота сети | 50/60 Гц ±5% | |
| Коэффициент мощности (100% нагрузка) | ≥0.97 | |
| КПД системы (100% нагрузка) | ≥96% | |
| Гармоники тока на входе | ≤4% | ≤4% |
| Выходное напряжение | 0 … номинальное | |
| Диапазон частот | 0–120 Гц (расширяемый) | |
| Гармоники тока на выходе | ≤4% (6/10 кВ: ≤2%) | ≤4% |
| Способ управления | V/F, SVC, VC | |
| Диапазон регулирования | 1:50 (V/F); 1:100 (SVC); 1:200 (VC) | |
| Точность скорости | ±1% (V/F); ±0.4% (SVC); ±0.2% (VC) | |
| Отклик момента | <200 мс (SVC); <100 мс (VC) | |
| Пусковой момент | 150% / 0.5 Гц (SVC); 180% / 0 Гц (VC) | |
| Перегрузка | 120% 120 с; 150% 5 с; 200% мгновенно | |
| Рекуперация энергии | нет | 100% (активный выпрямитель) |
| Дискретные входы | 8 (программируемые, расширяемые) | |
| Релейные выходы | 8 (программируемые, расширяемые) | |
| Аналоговые входы | 3 × AI1/AI2: 0–10 В / 0–20 мА; AI3: -10–+10 В | |
| Аналоговые выходы | 4 × 0–10 В / 0–20 мА | |
| Импульсный вход/выход | 1 канал 0–50 кГц | |
| Интерфейсы связи | RS485 (Modbus), опции Profibus‑DP, Profinet, Ethernet | |
| Защиты | Перегрузка по току, перенапряжение, пониженное напряжение, перегрузка двигателя/инвертора, обрыв фазы, перегрев, неисправность VCE, сбой связи, сбой байпаса и др. | |
| Охлаждение | Принудительное воздушное | |
| Степень защиты | IP30 | |
| Уровень шума | ≤75 дБ | |
| Напряжение управления | AC 380 В ±10% | |
| MTBF | 50 000 ч | |
| Температура | -5 … +40 °C (снижение мощности до +50 °C, +60 °C без нагрузки) | |
| Влажность | 5–95% без конденсата | |
| Высота | ≤1000 м (снижение мощности 1% на каждые 100 м выше 1000 м) | |
| Наименование | Модель | Описание |
|---|---|---|
| Разделительный шкаф (ручной) | GD5000-AS | Ручное переключение, 2 разъединителя. |
| Разделительный шкаф (автомат) | GD5000-MS | 2 разъединителя, 3 контактора, автоматический ввод резерва. |
| Шкаф бесперебойного переключения | GD5000-SS | Встроенный реактор, синхронное переключение между сетью и ПЧ. |
| Выносная панель управления | GD5000-CB | Удалённое управление и индикация, программируемые кнопки. |
| Коммуникационная карта Profibus | GD5000-DP | Поддержка Profibus‑DP. |
| Коммуникационная карта Profinet | GD5000-PN | Поддержка Profinet. |
| PG‑карта | GD5000-PG | Интерфейс энкодера: дифференциальный, push‑pull, открытый коллектор. |
| Изолирующая оптопара | Комплект GD5000 | Гальваническая развязка аналоговых входов/выходов. |
| ПО верхнего уровня | INVT Studio | Мониторинг, осциллограф, чтение/запись параметров, диагностика. |
Мы поможем подобрать оптимальную модель (двух‑ или четырёхквадрантную), рассчитать экономию электроэнергии, предоставим полный пакет документации и организуем доставку со склада в Китае.
